MODÉLISATION DES DONNÉES :
Approche pour la conception des bases des données
Par
1. INTRODUCTION
L'objectif de ce document est d'initier le lecteur au formalisme de modélisation des données tel que le
définit la méthode MERISE.
MERISE définit trois niveaux de description du système d'information :
- le niveau conceptuel,
- le niveau organisationnel,
- le niveau physique.
La représentation distincte des données et des traitements selon les 3 niveaux évoqués, conduit à
l'élaboration de six modèles, mais ce document ne s'intéresse qu'à la modélisation des données au niveau
conceptuel.
Le niveau conceptuel décrit les choix de gestion adoptés par l'entreprise. Schématiquement, ce niveau de
description répond à la question « quoi ? », c'est-à-dire « que veut-on faire qui reste vrai quelles que soient
les solutions d'organisation et les solutions techniques à mettre en œuvre ? ».
Ce document synthétise les différentes étapes nécessaires à la réalisation du modèle conceptuel des
données (MCD). Il aborde ensuite les aspects liés à la normalisation qui permet la conception de bases de
données cohérentes.
2. CONCEPTS DE BASE
Le formalisme utilisé pour décrire un MCD est celui du modèle entité-association. La représentation de ce
formalisme s'appuie sur trois concepts de base :
- l'objet ou entité,
- l'association,
- la propriété.
L'objet est une entité ayant une existence propre. L'association est un lien ou relation entre objets sans
existence propre. La propriété est la plus petite donnée d'information décrivant un objet ou une
association.
La représentation graphique utilisée pour visualiser les données est la suivante :
Une propriété ne doit être présente que sur un seul objet ou une seule association.
Les ambiguités liées à la polysémie (un même nom de propriété désignant deux notions différentes) doivent
être levées en nommant de façon précise les propriétés.
Les ambiguités liées à la synonymie (des noms différents de propriétés désignant une même notion) doivent
être éliminées.
Un objet possède au moins une propriété.
Une association peut n'avoir aucune propriété.
3. AUTRES CONCEPTS
3.1. OCCURRENCE
L'occurrence d'une propriété est l'une des valeurs que peut prendre cette propriété.
L'occurrence d'un objet est l'un des ensembles d'occurrences de ses propriétés.
L'occurrence d'une association est l'une des liaisons entre occurrences d'objets participant à l'association.
Les propriétés d'un objet doivent avoir une occurrence quelle que soit l'occurrence de l'objet. Dans le cas
contraire, il est nécessaire de créer un autre objet portant cette propriété.
Lorsqu'une propriété d'un objet peut avoir plusieurs occurrences pour une occurrence de l'objet, il faut :
- soit créer autant de propriétés sur cet objet qu'il y a de possibilités de valeurs pour cette propriété,
- soit créer un autre objet portant cette propriété et lier ce nouvel objet par une association avec l'objet initial.
De la même manière, lorqu'une propriété d'une association peut avoir plusieurs occurrences pour une
occurrence de l'association, il faut :
- soit créer autant de propriétés sur cette association qu'il y a de possibilités de valeurs pour cette propriété,
- soit créer un autre objet portant cette propriété et mettre ce nouvel objet en liaison avec cette association.
3.2. IDENTIFIANT
L'identifiant d'un objet est la ou les propriétés permettant de déterminer de façon unique chacune des
occurrences de l'objet. La valeur de l'identifiant doit être différente pour chaque occurrence de l'objet.
Pour repérer l'identifiant dans la représentation graphique d'un objet, le ou les propriétés constituant
l'identifiant sont précédées d'un symbole (# ou *).
L'identifiant d'une association est la concaténation des identifiants des objets reliés.
3.3. DIMENSION D'UNE ASSOCIATION
La dimension d'une association est le nombre d'objets intervenant dans cette association.
Une association réflexive (de dimension 1) relie un objet à lui même.
3.4. CARDINALITÉ
Les cardinalités d'un objet dans une association désignent le nombre minimum (0 ou 1) et le nombre
maximum (1 ou n) de liens qu'il existe entre une occurrence de l'objet et une occurrence de l'association.
Une valeur minimum à 0 signifie qu'au moins une occurrence de l'objet n'est pas liée à l'association.
Une valeur minimum à 1 signifie que toutes les occurrences de l'objet sont liées à l'association.
Une valeur maximum à 1 signifie qu'aucune occurrence de l'objet n'est liée plus d'une fois à l'association.
Une valeur maximum à n signifie qu'au moins une occurrence de l'objet est liée plusieurs fois à l'association.
Á partir de ces valeurs minimum et maximum possibles, il existe quatre types de cardinalité :
- (0,1) : une occurrence de l'objet n'est jamais liée plus d'une fois à l'association.
- (1,1) : une occurrence de l'objet est toujours liée une et une seule fois à l'association.
- (1,n) : une occurrence de l'objet est toujours liée au moins une fois à l'association.
- (0,n) : aucune précision donnée.
Une représentation schématique des liens entre les occurrences d'objets peut aider à déterminer les cardinalités d'une association.
Exemple:

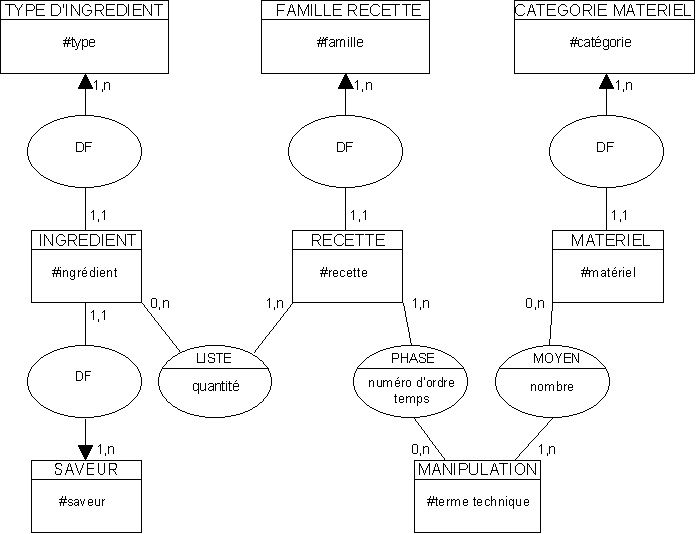

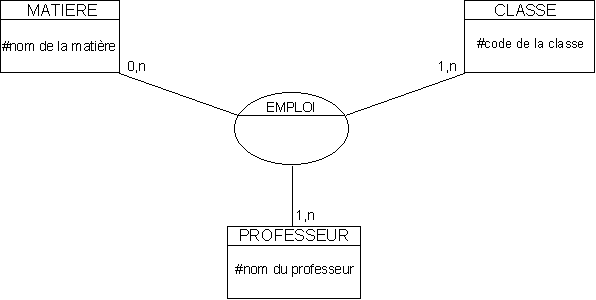

4. EXEMPLE DE MCD
5. DÉPENDANCES
5.1. RAPPEL DU LANGAGE ALGÉBRIQUE
Une relation n-aire définie sur des ensembles D1, D2, ..., Dn est un sous-ensemble du produit cartésien
D1 x D2 x ... x Dn. Une relation n-aire est un ensemble de n-uplets <d1, d2, ..., dn> oú
.
Chacun des ensembles Di est appelé attribut de la relation. La relation est notée R(D1, D2, ..., Dn).
Dans le cadre d'une définition d'un modèle de données, les langages d'interrogation pour la recherche de
données peuvent être scindés en deux classes :
- les langages algébriques,
- les langages prédicatifs.
Le principe d'un langage algébrique est de considérer que l'information à sélectionner peut s'exprimer
sous forme d'une relation obtenue par applications successives d'opérateurs dont les opérandes sont les
relations de base.
Ces opérateurs sont décrits dans la suite de ce paragraphe. Les langages prédicatifs ne sont pas abordés
dans ce document.
Par convention, les premières lettres de l'alphabet sont utilisées pour désigner les attributs et les dernières
lettres pour désigner les ensembles d'attributs.
5.1.1. Projection
La projection R[X] d'une relation n-aire R(X, Y) est définie par :
5.1.2. Anti-projection
L'anti-projection R]X[ d'une relation n-aire R(X, Y) est définie par :
5.1.3. Produit cartésien
Le produit cartésien R x S de deux relations n-aires R(X) et S(Y) est définie par :
5.1.4. Jointure
La jointure (ou produit) R * S de deux relations n-aires R(X, Y) et S(Y, Z) est définie par :
5.1.5. Thêta-jointure
La Thêta-jointure (ou Thêta-produit)
de deux relations n-aires R(X, A) et S(B, Y) est définie par
(Thêta est un opérateur de comparaison entre A et B) :
5.1.6. Sélection
La sélection R{F} de la relation n-aire R(X) par la formule logique F applicable sur les n-uplets de R, est
définie par :
La formule F est construite à partir des opérateurs de la logique : conjonction, disjonction, négation,
égalité, inférieur, supérieur, différent.
5.1.7. Division
La division
de deux relations n-aires R(X, A) et S(B, Y) pour lesquelles les attributs A et B
sont compatibles, est définie par :
5.1.8. Dépendance fonctionnelle
Une dépendance fonctionnelle X
Y entre X et Y dans une relation n-aire R(X, Y, Z) est définie par :
5.1.9. Décomposition
Une relation R(X1, X2, ..., Xn) est décomposable selon (X1, X2), (X2, X3, X4), ..., (Xn-3, Xn-2, Xn-1), (Xn-1, Xn) si
R = R[X1, X2] * R[X2, X3, X4] * ... * R[Xn-3, Xn-2, Xn-1] * R[Xn-1, Xn].
5.2. DÉPENDANCE FONCTIONNELLE (DF) ET CONTRAINTE FONCTIONNELLE (CIF)
5.2.1. Dépendance fonctionnelle entre propriétés d'un objet ou d'une association
Une propriété ou un ensemble de propriétés P2 dépend fonctionnellement d'une propriété ou d'un
ensemble de propriétés P1, si la connaissance de la valeur de P1 détermine une et une seule valeur de P2.
Cette dépendance est notée P1 P2 et se lit « P2 dépend fonctionnellement de P1 » ou « P1 détermine P2
par DF ».
Un identifiant détermine par DF toutes les autres propriétés de l'objet ou de l'association.
Une DF P1 P2 est dite élémentaire si aucune partie de l'ensemble de propriétés P1 ne détermine la
propriété ou l'ensemble de propriétés P2.
Les DF sont régies par la règle mathématique de transitivité : si P1 P2 et
P2 P3 alors P1 P3.
Une DF P1 P2 est dite directe s'il n'y a pas de transitivité P1 P3 et
P3 P2.
5.2.2. Dépendance fonctionnelle entre objets
Il existe une DF O1 O2 entre deux objets O1 et O2 liés par une association, si chaque occurrence de
O1 n'est associée qu'à au plus une occurrence de O2. En d'autres termes, la présence des cardinalités (0,1)
ou (1,1) sur un objet, révèle une DF vers l'autre objet.
O1 est l'objet source de la DF et O2 l'objet but.
La DF est dite forte pour une cardinalité (1,1) et faible pour une cardinalité (0,1).

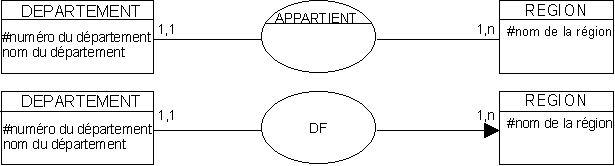

Exemple :
Une DF forte n'est pas porteuse de propriétés. Si une DF forte est porteuse de propriétés, alors ces propriétés doivent
être déplacées sur l'objet source de la DF.
Une DF révèle une relation entre objets de type « est un ».

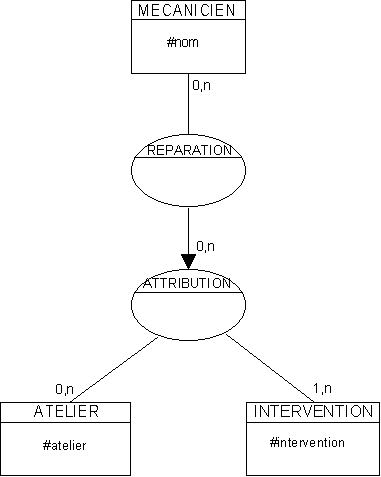

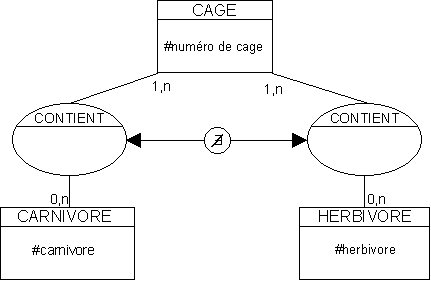

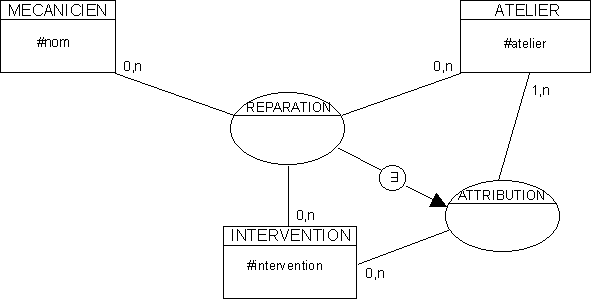

5.2.3. Contrainte d'intégrité fonctionnelle
Une contrainte d'intégrité fonctionnelle sur un objet signifie que cet objet est totalement identifié par la
connaissance d'un ou plusieurs autres objets au sein d'une même association.
5.3. DÉPENDANCE MULTIVALUÉE (DM)
étant donné une association A(P) et X, Y des ensembles de propriétés inclus dans P, il existe une DM
entre les ensembles de propriétés X, Y lorsque :
Cette dépendance est notée X
Y.
Remarque :
.

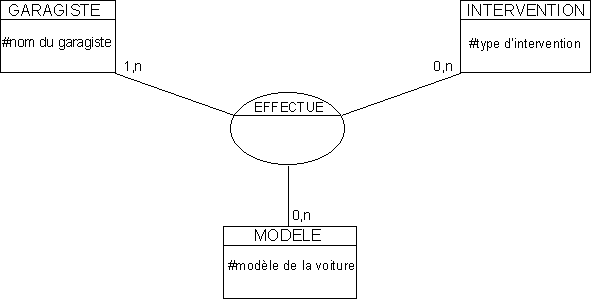

Exemple :
Les données de l'association EFFECTUE peuvent être :
|
garagiste
|
intervention
|
modèle
|
|
Martin
|
électricité
|
Citroën
|
|
Piquard
|
Carrosserie
|
Ford
|
|
Martin
|
Mécanique
|
Renault
|
|
Piquard
|
Carrosserie
|
Fiat
|
|
Tussier
|
Dépannage
|
Peugeot
|
|
Piquard
|
Alarme
|
Fiat
|
|
Martin
|
électricité
|
Renault
|
|
Piquard
|
Alarme
|
Ford
|
|
Martin
|
Mécanique
|
Citroën
|

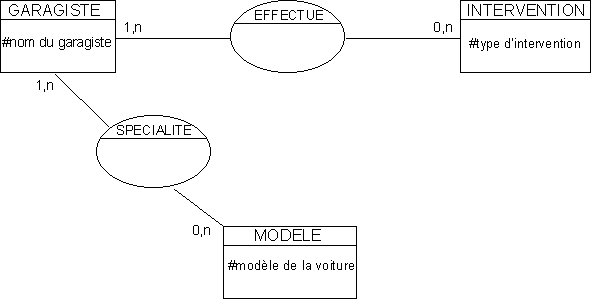

Il existe une DM garagiste intervention et une DM
garagiste modèle s'expliquant par le fait
qu'un garagiste qui effectue un ensemble de types d'intervention pour un ensemble de modèles de voiture,
est capable d'effectuer chacun de ces types d'intervention sur chacun de ces modèles de voiture.
5.4. DÉPENDANCE DE JOINTURE (DJ)
étant donnée une association A(P) et X1, X2, ..., Xn des ensembles de propriétés dont l'union est P' tels
que
, il existe une DJ lorsque :
R = R[X1] * R[X2] * ... * R[Xn-1] * R[Xn].
Cette dépendance est notée *[X1][X2]...[Xn-1][Xn].
Si
, la dépendance est dite partielle.
Si P = P', la dépendance est dite totale.

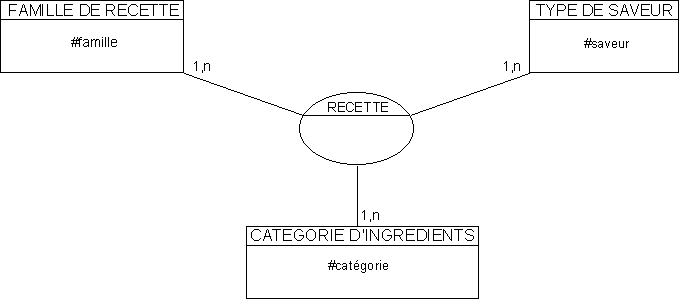

Exemple :
Les données de l'association RECETTE peuvent être :
|
famille
|
saveur
|
catégorie
|
|
Viandes
|
Sucré
|
Fruits
|
|
Viandes
|
Sucré
|
Légumes
|
|
Desserts
|
Sucré
|
Fruits
|
|
Desserts
|
Acide
|
Fruits
|
Ce cas correspond à X1 = (famille, saveur), X2 = (saveur, catégorie) et X3 = (catégorie, famille).
La projection RECETTE[X1] donne :
|
famille
|
saveur
|
|
Viandes
|
Sucré
|
|
Desserts
|
Sucré
|
|
Desserts
|
Acide
|
La projection RECETTE[X2] donne :
|
saveur
|
catégorie
|
|
Sucré
|
Fruits
|
|
Sucré
|
Légumes
|
|
Acide
|
Fruits
|
La jointure RECETTE[X1] * RECETTE[X2] donne :
|
famille
|
saveur
|
catégorie
|
|
Viandes
|
Sucré
|
Fruits
|
|
Viandes
|
Sucré
|
Légumes
|
|
Desserts
|
Sucré
|
Fruits
|
|
Desserts
|
Sucré
|
Légumes
|
|
Desserts
|
Acide
|
Fruits
|
La projection RECETTE[X3] donne :
|
catégorie
|
famille
|
|
Fruits
|
Viandes
|
|
Légumes
|
Viandes
|
|
Fruits
|
Desserts
|
La jointure RECETTE[X1] * RECETTE[X2] * RECETTE[X3] redonne l'association RECETTE.
Cette dépendance indique qu'il ne suffit pas qu'une famille de recettes ait une saveur dominante et que
cette saveur corresponde à une catégorie d'ingrédients, pour qu'une recette à base de cet ingrédient et de
saveur spécifiée, soit fabriquée.

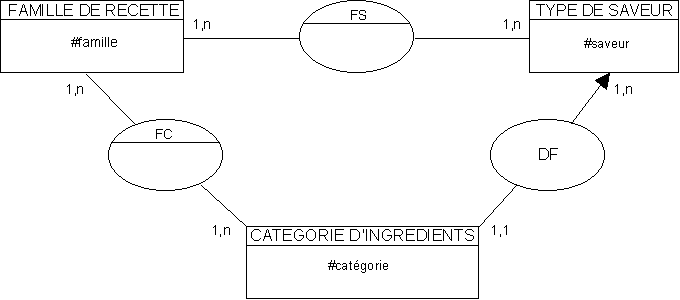

Un dessert possède une saveur sucrée, une saveur sucrée peut correspondre à un légume mais un dessert
sucré à base de légumes n'est pas fabriqué car il n'y a pas de légumes dans un dessert.
6. FORMES NORMALES
6.1. PREMIÈRE FORME NORMALE (1FN)
Un objet ou une association est en 1FN s'il possède un identifiant et si aucune propriété n'est à multiples
valeurs.
6.2. DEUXIÈME FORME NORMALE (2FN)
Un objet ou une association est en 2FN s'il est en 1FN et si toutes les DF entre ses propriétés sont
élémentaires.
Exemple :

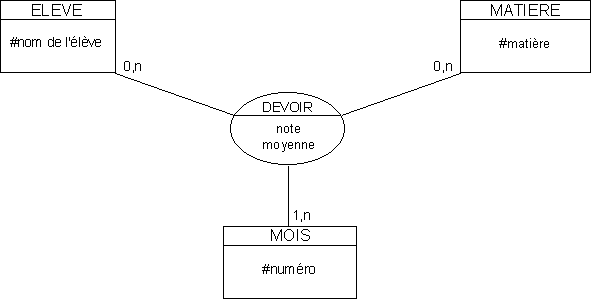

L'association DEVOIR est en 1FN mais pas en 2FN car :
#(nom, matière, numéro) note,
#(nom, matière, numéro) moyenne,
(nom, matière) moyenne.
La deuxième DF n'est pas élémentaire.
Avec ce modèle, l'occurrence de la propriété « moyenne » sera répétée pour chacun des mois.

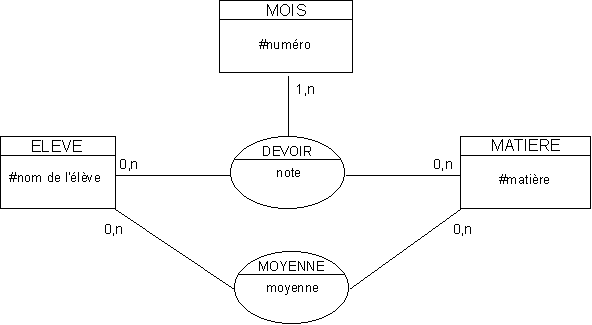

Pour que l'association DEVOIR soit en 2FN, il faut retirer la propriété « moyenne » de cette association et
la placer dans une nouvelle association MOYENNE :
6.3. TROISIÈME FORME NORMALE (3FN)
Un objet ou une association est en 3FN s'il est en 2FN et si toutes les DF entre ses propriétés sont
directes.
Exemple :
L'objet COMMUNE est en 2FN mais pas en 3FN car :
#code postal nom commune,
#code postal numéro département,
#code postal nom département,
#numéro département nom département.
La troisième DF n'est pas directe.
Avec ce modèle, la même occurrence de la propriété « nom département » sera répétée pour chaque
commune appartenant au même département.
Pour que l'objet COMMUNE soit en 3FN, il faut créer un nouvel objet DEPARTEMENT pour refléter
cette DF :
Ce modèle permet de plus de gérer l'ensemble des départements, y compris ceux qui ne sont pas rattachés
à une commune.
6.4. FORME NORMALE DE BOYCE-CODD (BCFN)
Un objet ou une association est en BCFN s'il est en 3FN et si quand X Y (
) est vérifié alors X
contient un identifiant de l'objet ou de l'association.
Exemple :
On suppose qu'une matière n'est enseignée qu'une seule fois dans une classe et que par un seul professeur.
De plus, un professeur n'enseigne qu'une seule matière.
L'association EMPLOI est en 3FN mais pas en BCFN car :
(matière, classe) professeur
professeur matière
Il existe donc des DF dont la source ne contient pas l'identifiant de l'association.
Ce modèle n'interdit pas l'existence des occurrences du type <« Mathématiques », « 6A », « Martin »> et
<« Mathématiques », « 6A », « Piquard »>, et ceci est en contradiction avec la première contrainte.
Pour que l'association EMPLOI soit en BCFN, il faut la décomposer :
6.5. QUATRIÈME FORME NORMALE (4FN)
Une association est en 4FN si elle est en BCFN et si elle ne possède pas de DM ou bien,
X Y étant la DM, il doit exister une propriété A telle que
X A soit verifiée.
Exemple :
On suppose qu'un garagiste qui effectue un ensemble de types d'interventions pour un ensemble de modèle
de voiture, est capable d'effectuer chacun de ces types d'interventions sur chacun de ces modèles de
voitures.
L'association EFFECTUE est en BCFN mais pas en 4FN car il existe une DM (voir au paragraphe 5.3) et,
puisque cette association n'est pas porteuse d'une propriété, il n'existe pas de DF.
Ce modèle présente des difficultés de mise à jour. Si l'occurrence <« Tussier », « Pare-brise », « Seat »> est ajoutée,
il faut ajouter aussi les occurrences <« Tussier », « Dépannage », « Seat »> et <« Tussier », « Pare-brise », « Peugeot »>.
Pour que l'association EFFECTUE soit en 4FN, il faut la décomposer :
Si l'association EFFECTUE avait été porteuse d'une propriété « temps de réparation », elle aurait été en 4FN
puisque la DF #(garagiste, intervention, modèle) temps aurait existé.
6.6. CINQUIÈME FORME NORMALE (5FN)
Une association est en 5FN si elle est en 4FN et si elle ne possède pas de DJ ou bien,
*[X1]…[Xn] étant la DJ, il doit exister une propriété A telle que X A soit verifiée.
Exemple :
L'association RECETTE est en 4FN mais pas en 5FN car il existe une DJ (voir au paragraphe 5.4) et,
puisque cette association n'est pas porteuse d'une propriété, il n'existe pas de DF.
Ce modèle présente des difficultés de mise à jour. Si l'occurrence <« Viandes », « Acide », « Vins »> est ajoutée,
il faut également ajouter l'occurrence <« Viandes », « Acide », « Fruits »>.
Pour que l'association RECETTE soit en 5FN, il faut la décomposer :
7. ÉLABORATION D'UN MCD
Soit l'énoncé suivant :
La progression d'une recette donne les différents stades qui permettent la réalisation du travail. Cette
progression est un enchaînement successif et logique des diverses manipulations qui concourent à
l'aboutissement du plat à réaliser. Chacune de ces manipulations fait apparaître un temps d'exécution ou de
cuisson. L'application de ces manipulations dans l'ordre spécifié conduit à la réalisation de la recette. Les
termes techniques de base permettent de définir la manipulation à effectuer pour chacune des phases de la
progression : décanter, émincer, éplucher, flamber, hacher, peler, trier, rôtir, … Les termes techniques
employés dans une progression supposent l'utilisation du matériel adéquate. Le matériel est regroupé par
catégorie : couteaux, plaques, ustensiles de cuisson, robots, … Un même matériel peut participer à
plusieurs phases de la progression. Plusieurs matériels peuvent intervenir dans une même phase de la
progression. Une quantité est indiquée pour chaque matériel utilisé dans une manipulation. Une recette est
constituée à partir d'une liste d'ingrédients auxquels sont associés une quantité à utiliser. Les ingrédients
sont répartis par type : légumes, fruits, poissons, boucherie, charcuterie, épicerie, boulangerie, cave, … Un
ingrédient n'est répertorié que dans un seul de ces types. Chaque ingrédient possède une saveur. Les
recettes sont regroupées par famille : hors d'œuvre, potages, poissons, entrées, rôtis, entremets, oeufs,
viandes, … Une recette n'est repertoriée que dans une seule de ces familles.
Il s'agit d'élaborer le MCD correspondant à cet énoncé.
La lecture de ce texte permet de dégager les propriétés suivantes :
- type d'ingrédient,
- ingrédient,
- saveur,
- famille de recette,
- recette,
- catégorie de matériel,
- matériel,
- terme technique,
- quantité d'ingrédient,
- temps d'exécution ou de cuisson,
- numéro d'ordre de la manipulation dans la progression,
- quantité de matériel.
D'autres propriétés peuvent être éliminées car elles sont synonymes de celles précédemment citées :
- progression,
- stade,
- phase,
- manipulation,
- enchaînement de manipulations.
Une progression n'est autre qu'une recette. Un stade ou une phase dans une progression correspond à un
terme technique auquel a été rajouté un numéro d'ordre. Une manipulation est un terme technique. Un
enchaînement de manipulations est une progression.
La notion de quantité employée dans cet énoncé est ambiguë (polysémie) puisqu'elle fait référence à la
quantité d'ingrédients et à la quantité de matériels. Cette dernière propriété est renommée :
Á partir de ces propriétés une liste de DF peut être faite :
- ingrédient type,
- recette famille,
- matériel catégorie,
- ingrédient saveur,
- (recette, terme technique) numéro d'ordre,
- (recette, terme technique) temps d'exécution,
- (recette, ingrédient) quantité d'ingrédient.
Il manque toutefois des informations sémantiques à cet énoncé, en particulier pour le nombre de spécimens
de matériel à utiliser dans une manipulation. Ce nombre est-il dépendant de la recette ou bien est-il
toujours le même à partir du moment oú la manipulation apparait dans une recette ?
Si l'on suppose que ce nombre est indépendant de la recette, la DF suivante est reconnue :
(matériel, terme technique) nombre de spécimens.
Les propriétés et les DF associées permettent de concevoir les objets suivants :
- type d'ingrédient,
- ingrédient,
- famille de recette,
- recette,
- catégorie de matériel,
- matériel,
- manipulation,
- saveur.
Le modèle suivant peut ensuite être élaboré à partir de ces éléments :
Ce modèle est en 5FN. Il présente tout de même une anomalie sur le numéro d'ordre dans l'association
PHASE. En effet, rien n'indique dans ce schéma que la numérotation est séquentielle.
8. CONTRAINTES SÉMANTIQUES
8.1. CONTRAINTES ENTRE ASSOCIATIONS
8.1.1. Contrainte d'existence
Ce type de contrainte fait dépendre l'existence d'une occurrence d'une association entre des occurrences
d'objets, de l'existence d'une occurrence d'une autre association reliant ces objets ou une partie de ces
objets.
Exemple :
Un mécanicien n'effectue des réparations sur des voitures qu'à l'atelier qui correspond au type
d'intervention à réaliser.
Le modèle correspondant est :
Il faut pouvoir indiquer dans ce modèle que l'occurrence <« Martin », « A01 », « Carrosserie »> n'est
possible pour l'association REPARATION que si l'occurrence <« A01 », « Carrosserie »> existe pour
l'association ATTRIBUTION.
8.1.2. Contrainte de non-existence
C'est l'inverse du type de contrainte précédent. L'existence d'une occurrence d'une association entre des
occurrences d'objets doit dépendre de la non-existence d'une occurrence d'une association qui pourrait
relier ces objets ou une partie de ces objets.
Exemple :
Un livre peut être un roman ou une étude mais pas les deux.
8.2. CONTRAINTES ENTRE PROPRIÉTÉS
Ces contraintes correspondent à des règles de gestion imposées par le système d'information.
Elles ne sont en général pas indiquées sur la représentation graphique du modèle mais font plutôt partie des
annexes.
Leur description n'est pas formalisée. Il ne s'agit pour ces contraintes que de faire apparaitre sous une
forme syntaxique quelconque, une règle de calcul importante.
Exemple :
La moyenne d'un élève dans une matière est obtenue en divisant par le nombre de notes obtenues par cet
élève dans cette matière, la somme des notes obtenues par cet élève dans cette matière.
Cette contrainte s 'exprime par :
8.3. ASSOCIATION D'ASSOCIATIONS
Le concept d'association tel qu'il a été défini au paragraphe 2, est modifié pour prendre en compte le cas
oú des contraintes apparaissent entre des associations d'objets.
Cette extension au concept initial permet d'exprimer différemment les contraintes entre associations vues
au paragraphe 8.1.
Ce principe est limité au cas oú l'identifiant de l'une des associations est contenu dans l'identifiant de
l'autre association.
Exemple :
La contrainte d'existence entre les deux associations REPARATION et ATTRIBUTION peut être
remplacé par une association d'associations :
L'orientation du lien entre REPARATION et ATTRIBUTION précise quelle est l'association dont
l'identifiant est contenu dans l'identifiant de l'autre association : l'association REPARATION est identifiée
par #(mécanicien, ATTRIBUTION) c'est-à-dire #(mécanicien, intervention, atelier).
La cardinalité 0,n sur le lien REPARATION-ATTRIBUTION permet de spécifier que certaines
occurrences de l'association ATTRIBUTION ne sont pas liées à une occurrence de l'association
REPARATION.
En d'autre terme, un atelier peut être spécialisé dans une intervention sans qu'il y ait un garagiste qui y
travaille.
9. TRADUCTION EN SCHÉMA RELATIONNEL
Chaque propriété d'un objet ou d'une association devient un attribut d'une relation.
Chaque objet devient une relation dont la clé est l'identifiant de l'objet.
Pour une DF forte, l'identifiant de l'objet but est ajouté à la relation définie à partir de l'objet source.
Une association devient une relation dont la clé est l'identifiant de l'association et à laquelle ont été ajoutés tous les attributs issus des propriétés de l'association.
Exemple :
Le schéma relationnel correspondant à ce modèle est le suivant :
individu(#nom, prénom, adresse)
catégorie(#code_catégorie, intitulé)
permis(#nom, #code_catégorie, date_obtention)
type_vehicule(#type, code)
véhicule(#numéro_série, marque, type)
carte_grise(#nom, #numéro_série, immatriculation, date)
10. EXTENSION POUR LA CONCEPTION PAR OBJETS
10.1. RAPPEL SUR LA CONCEPTION ORIENTÉE OBJETS
La conception orientée objets est une méthode qui conduit à l'élaboration d'une architecture basée sur les objets
manipulés par le système étudié.
Cette méthode est un processus de conception ascendante. Elle favorise l'élaboration de composants logiciels
autonomes et cohérents pouvant être utilisés pour constituer de nouveaux systèmes. Ce processus de conception
conduit à l'élaboration d'un système modulaire sous réserve que les principes de modularité soient respectées.
La méthode ascendante est à opposer à la méthode descendante dont le principe est la décomposition d'un système en
unités fonctionnelles fondées sur les traitements. Cette méthode ne permet pas de constituer des éléments logiciels
réutilisables.
Faire la différence entre ces deux approches c'est faire la distinction entre les deux questions : « sur quoi
agit le système ? » et « que fait le système ? ».
10.1.1. Abstraction de données
Une abstraction de données est un principe qui permet de séparer le comportement de la structure interne d'un objet.
Le comportement d'un objet est défini par les services que cet objet peut offrir à l'extérieur et les opérations
qu'il peut effectuer.
La structure interne de l'objet et la mise en œuvre du comportement sont cachées de l'extérieur par encapsulation.
L'encapsulation occulte les détails physiques par masquage de l'information.
10.1.2. Classes
Une classe est la description d'un ensemble d'objets ayant des propriétés communes. Chaque classe peut être membre
d'une hiérarchie de classes. Cette hiérarchie relie les classes par des relations de nature différentes.
L'interface d'une classe donne une vue externe de la classe c'est à dire une déclaration des opérations applicables
sur les objets de cette classe. Elle permet donc de savoir ce que peuvent offrir ou faire les objets de cette classe
sans détails de mise en œuvre.
L'interface d'une classe est composée de primitives : attribut (composant ou propriété d'un objet), procédure (action
sur l'état d'un objet) ou fonction (retour d'une valeur calculée sur l'état d'un objet). L'état d'un objet correspond
aux valeurs courantes de chacune de ses propriétés.
10.1.3. Relations entre les classes
Utilisation
Cette relation traduit une collaboration de type client/fournisseur. Cela signifie qu'une classe utilise une autre
classe pour réaliser le comportement de ses objets.
Agrégation
Cette relation traduit une dépendance de type composée/composantes. Elle indique qu'une classe est responsable des
objets d'une autre classe. Au sens usuel, elle peut se traduire par &"171; contient » ou « est composée
de ».
Association
Cette relation traduit un lien bidirectionnel représentant une dépendance sémantiques entre objets.
Héritage
Cette relation traduit un partage de comportement et de propriétés entre classes. Elle exprime une généralisation
/ spécialisation entre classes c'est à dire le fait qu'une classe spécialise une autre plus générale. Elle peut se
traduire usuellement par « est un ».
Instanciation
Cette relation traduit une génération d'objets d'une classe par une autre classe.
10.2. GÉNÉRALISATION / SPÉCIALISATION
La relation d'héritage définie entre classes est introduite dans le modèle conceptuel par généralisation ou
spécialisation des objets.
La première méthode consiste à spécialiser un objet en créant un ou plusieurs objets spécialisés.
La seconde méthode est inverse. Elle consiste à généraliser un ou plusieurs objets en créant un objet générique.
L'objet générique porte toutes les propriétés communes aux objets spécialisés.
Exemple :
Il est possible de créer un objet générique PERSONNE à partir des objets PROFESSEUR et ELEVE :
Autre lien sur Merise http://perso.ifrance.com/rad/radmod/modmeris.htm
